自然河道雷達流量監測系統解決方案

產品描述：自然河道雷達流量在線監測系統是由重慶海頓科技有限公司自主研發，主要用于監測自然河流斷面的流量、水位、流速等信息，并且通過無線通訊技術，將所有水文數據傳送到水文監測站。自然河流在線流量監測系統，可實時掌握可用水資源，了解水資源走向，提供決策依據。在山洪期間掌握各河道流量，防范天災。
在線訂購

系統簡介
自然河道雷達流量在線監測系統是由重慶海頓科技有限公司自主研發，主要用于監測自然河流斷面的流量、水位、流速、雨量等信息，并且通過無線通訊技術，將所有水文數據傳送到水文監測站。自然河流在線雷達流量監測系統，可實時掌握可用水資源，了解水資源走向，提供決策依據。在山洪期間掌握各河道流量，防范天災。

自然河道雷達流量在線監測系統，集數據采集、存儲、傳輸和管理于一體，由流量計、數據采集儀、4G數據傳輸終端、太陽能供電組件、立桿支架和云軟件平臺組成。系統實時監測河道水文參數，對關注水環境的安全問題都有重要的幫助作用。

功能特點
※ 符合《水資源數據傳輸規約《SZY206-2016》和《水文監測數據通信規約SL651-2014》，也可以定制其它通信協議。
※ 能對斷面流速、水溫、流向、水位、雨量等進行24小時連續在線監測。
※ 能根據實時采集的流速、水位，計算斷面流量。
※ 能實現水量數據采集、流量計算、存儲、傳輸?shù)墓δ堋?/span>
※ 能將采集的水位、流速、流量、雨量和測站狀態信息通過通訊網絡傳輸?shù)浇邮罩行摹?/span>
※ 可人工設定和修改斷面平均流速關系線。
※ 具備定時自檢發送、站址設定、掉電數據保護、實時時鐘自動校準等功能。
※ 設備具備防雷功能，包括電源防雷、避雷針防雷等。
※ 可以提供現場調試和安裝服務。

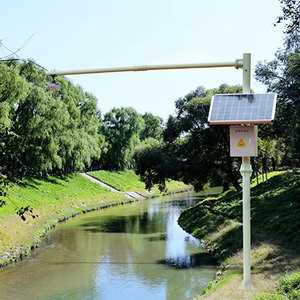

系統結構
自然河道流量水位監測站主要由流量計、翻斗式雨量計、遙測終端機、太陽能供電組件、立桿支架等組成。其中，遙測終端機由戶外防雨箱組裝為一體，箱內元件包括斷路器、防雷模塊、4G數據遙測終端等組成。
遙測終端機：負責在線采集水位計、雨量計等傳感器設備數據，通過4G/5G/NB-IOT/有線寬帶等通信接口實現數據上傳。
流量計：基于多普勒微波技術的全自動流量計和RTU采集通訊功能，將液位計和流速的采集數值與水動力模型流量算法結合，實現斷面流量及累計流量計算，實現水體水位、流速測量，流量計量等功能。

設備清單

序號	設備名稱	規格描述	數量	單位
1	雷達流量計	HD-RDF420-R40，水位0.3~40m，流速0.1~20m/s，RS485	1	臺
2	翻斗式雨量計	HD-RFB05，0.5mm精度	1	臺
3	遙測終端箱	HD-TM650，4G無線傳輸，含防雨箱	1	臺
4	太陽能供電組件	太陽能電池板、蓄電池和太陽能控制器	1	套
5	立桿支架	標準立桿和支架	1	套
