產品簡介

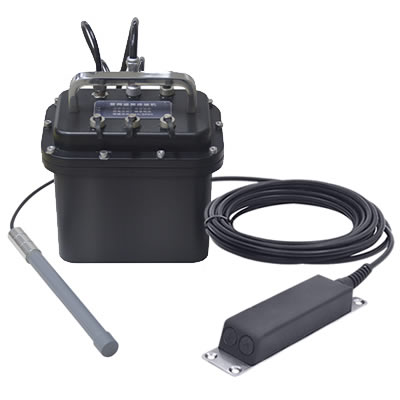

HD-DPF420E系列管網多普勒流量計，是將傳感器、RTU、通訊、鋰電池等集成在一起，以高性能低功耗控制器為核心，具有多個傳感器接口和多通道上報功能，是集數據采集、存儲、通信等功能于一體的智能遙測數字傳感器。
該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，定時采集流量流速水位并將信息傳輸?shù)狡脚_，可滿足各種不同行業應用需求。
超聲波多普勒流量計是應用于河流、明渠及管道等工況的水位流速流量監測儀器。其采用超聲波探測技術，測量精度高、穩定性高、受環境因素影響小，無轉動部件、維護頻次低、工作可靠性高，是在線測量和便攜測量的首選產品。
HD-DPF420E系列管網多普勒流量計，可以通過GPRS/4G進行組網通信，特別適用于無市電供電條件、防水防腐要求高的監測現場，主要應用于窨井流量監測、排水管網流量監測、雨水管網流量監測、污水管網流量監測等場景。
功能特點
※ 多普勒頻移高精度測量?，實時計算流速、瞬時流量及累計流量，適應復雜水流環境；
※ 結合速度面積法，同步監測液位、水溫等多參數，實現非滿管/滿管流量一體化監測，無水頭損失；
※ 集成4G/GPRS無線通信，實現采集、存儲、傳輸一體化，支持多中心數據上報；
※ IP68防護等級?，整機全密封設計，耐腐蝕、防滲水，適應井下潮濕、污水浸泡及強酸堿環境；
※ 低功耗運行，?待機電流≤50uA?：智能休眠喚醒機制，顯著延長續航時間；
※ ?抗干擾與復雜流體適應?，可穿透污水中的泡沫、油污及懸浮顆粒，測量精度不受流體渾濁度影響；
※ 支持?jǐn)?shù)據補報功能，支持藍牙設置參數，支持遠程升級程序。
技術參數
規格型號：HD-DPF420E
多普勒流量計參數
水位類型：壓力式
水位量程：0~10m
水位分辨率：0.001m
水位精度：±0.2%FS
流速量程：0~10m/s
流速精度：1.0%FS
流速分辨率：0.001m/s
供電電壓：12~24VDC
工作電流：工作電流<70mA；休眠電流<25mA
輸出方式：RS485，MODBUS RTU協議
輸出數據：水位、流速、瞬時流量、累積流量、水溫
保護等級：IP68
電纜長度：10m，可定制
外形尺寸：165*50*30mm，不含配件
管網遙測終端機參數
數據接口：4路RS485、1路4-20mA
4G天線：玻璃鋼高增益天線，可定制
防水等級：IP68
供電方式：228AH鋰亞電池
工作電流：工作時≤60mA，休眠時≤50uA
數據通信：4G/GPRS全網通
傳輸協議：支持TCP/UDP/MQTT協議，兼容SZY206、SL651、HJ212等行業協議
數據補報：支持
外殼材質：鋁合金
